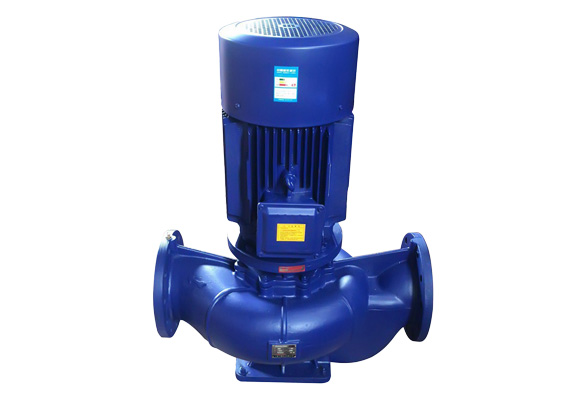

ISG立式管道泵

ISG立式管道泵-原理

ISG单级单吸立式管道离心泵，是科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计制造，同时根据使用温度、介质的不同在ISG型立式管道离心泵的基础上派生出热水管道泵、高温管道泵、腐蚀性化工泵、油泵等系列产品，ISG管道泵具有高效节能、嗓音低、性能可靠等优点。

适用范围

1、ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≦80℃。
2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≦80℃、GRG使用温度T：≦240℃。
3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃—120℃
4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃—120℃。

高层建筑

大型商场

工业区

功能优势

1、空间占用极小‌

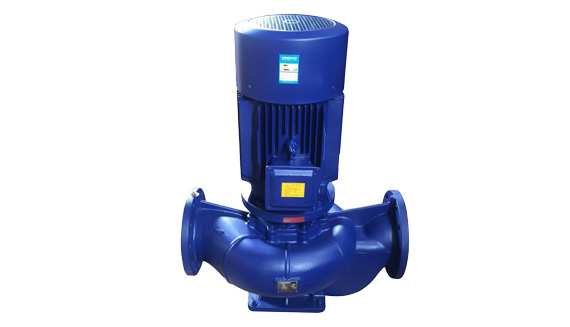

采用“电机在上、泵体在下”的垂直布局，其水平占地面积通常仅为同参数卧式泵的1/3至1/4。例如，一台流量100m³/h、扬程30m的立式泵占地面积约0.25㎡，而卧式泵需约0.96㎡，节省空间达74%以上，特别适用于地下室、设备层、商场夹层等狭小空间

2、安装简便快捷

进出口法兰与管道直接对接，无需90度弯头或异径管，降低了管道系统阻力和初期成本。同时，无需浇筑混凝土基础，仅需用地脚螺栓将底座固定在平整地面或支架上，安装时间可缩短至半天，大幅节省施工成本和工期。

3、‌运行平稳高效

电机加长轴直接驱动叶轮，取消了联轴器，确保了极高的同轴度（误差<0.05mm），有效降低了振动和噪音（振动可降低40%）。其水力模型经过优化，运行效率可达75%-90%，比部分老式卧式泵高5%-10%，长期使用能显著降低能耗。

4、‌维护便捷高效‌

采用模块化设计，无需拆卸进出口管路即可通过卸下泵联体螺母抽出全部转子部件进行检修。机械密封等易损件可在线快速更换，检修时间可从卧式泵的数小时缩短至几十分钟，极大减少了停机损失。

5、适应性强

通过选用不同材质（如铸铁、不锈钢）和密封组合，可派生出适用于清水（ISG型）、热水（IRG型，≤120℃）、化工介质（IHG型）和油类（YG型）等多种型号，工作温度范围广（-20℃至240℃），并能承受≤1.6MPa的工作压力。

6、静音运行，减少扰民

由于泵体完全浸没在输送的液体中，且采用精密的水力模型和低转速设计，管中泵的运行噪音通常远低于传统卧式或立式离心泵。这对于对噪音敏感的商业楼宇、住宅小区或医院等环境，是一个重要的考量优点。

7、维修方便

更换密封、轴承，简易方便。
